南宁优质线路板加工厂家

2020-03-07
南宁优质线路板加工厂家

多层板(Multi-Layer Boards)为了增加可以布线的面积,南宁线路板加工多层板用上了更多单或双面的布线板。用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板,线路板加工厂家通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了,也称为多层印刷线路板。板子的层数并不代表有几层独立的布线层,在特殊情况下会加入空层来控制板厚,通常层数都是偶数,并且包含Z外侧的两层。大部分的主机板都是4到8层的结构,不过技术上理论可以做到近100层的PCB板。大型的超级计算机大多使用相当多层的主机板,不过因为这类计算机已经可以用许多普通计算机的集群代替,超多层板已经渐渐不被使用了。因为PCB中的各层都紧密的结合,一般不太容易看出实际数目,不过如果仔细观察主机板,还是可以看出来。

南宁优质线路板加工厂家

PCB制板是制造产品,南宁线路板加工将设计出来的图面资料(gerber文件)转变成实际的产品(PCB板)。PCB抄板是将人家做好的PCB板,转抄成GerBer档案,线路板加工厂家PCB厂家要用这种档案才能生产出PCB板来。抄板其实也是制版,都是要自己画PCB图,但是抄板是借鉴别人的已经做好的板子,自己再模仿画一遍。抄板是复制别人的板,也是高技术活,制板就是一般的生产流程了。

南宁优质线路板加工厂家

布线规则主要几个我简单说说:南宁线路板加工间距 - 线与线、线与零件等双面板一般都是10mil左右。线宽大小 ,线路板加工厂家可以设置Z小 、Z大和首选。过孔也跟线宽一个样 (画PCB时候直接放过孔就是你首选的参数了)。还有覆铜, 可以设置网格和实体之类的,还有覆铜线宽大小、焊盘方式形状。一定要记住 做PCB 一定要规则检测,不要相信自己眼睛。

南宁优质线路板加工厂家

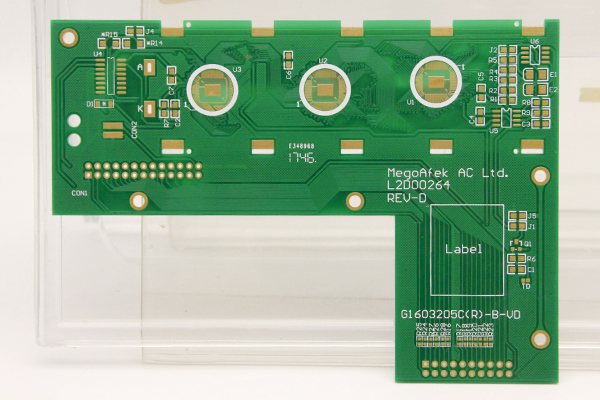

深绿色区域其实就是PCB板子的本体材料的颜色。PCB板子中间是PCB材料,南宁线路板加工板子的2面是铜皮,覆盖在PCB上。这就是原始没加工过的板子。要使用的话,线路板加工厂家就是在板子上用漆画好线路图,也就是图中浅色的部分,然后放进一种酸溶液中腐烂。没有被漆覆盖的地方,铜就会被烂掉,留下的就是线路图了。烂掉铜的地方就是你看到的深绿色的地方。

南宁优质线路板加工厂家

焊盘重叠、南宁线路板加工图形层使用不规范、字符不合理、单面焊盘设置孔径、用填充块画焊盘:这样虽然能通过DRC检查,但在加工时不能直接生成阻焊数据,该焊盘覆盖阻焊剂不能焊接。大面积网格间距太小、外形边框设计不明确:线路板加工厂家很多层都设计了边框,并且不重合,造成PCB厂家很难判断以哪一条线成型,标准边框应设计在机械层或BOARD层,内部挖空部位要明确、图形设计不均匀:造成图形电镀时,电流分布不匀,影响镀层均匀,甚至造成翘曲、异型孔短:异型孔的长/宽应>2:1,宽度>1.0mm,否则数控钻床无法加工、未设计铣外形定位孔:如有可能在PCB板内至少设计2个直径>1.5mm的定位孔、孔径标注不清、多层板内层走线不合理、埋盲孔板设计问题。

南宁优质线路板加工厂家

刚性PCB的材料常见的包括﹕南宁线路板加工酚醛纸质层压板、环氧纸质层压板、聚酯玻璃毡层压板、环氧玻璃布层压板;柔性PCB的材料常见的包括﹕线路板加工厂家聚酯薄膜、聚酰亚胺薄膜、氟化乙丙烯薄膜。刚性PCB的常见厚度0.2mm,0.4mm,0.6mm,0.8mm,1.0mm,1.2mm,1.6mm,2.0mm等。柔性PCB的常见厚度为0.2mm,要焊零件的地方会在其背后加上加厚层,加厚层的厚度0.2mm,0.4mm不等。原材料:覆铜箔层压板是制作印制电路板的基板材料。它用作支撑各种元器件,并能实现它们之间的电气连接或电绝缘。铝基板:PCB铝基板(金属基散热板包含铝基板,铜基板,铁基板)是低合金化的 Al-Mg-Si系高塑性合金板,它具有良好的导热性、电气绝缘性能和机械加工性能,现主流铝基板。
