PCB板为什么大部分是绿色的?

2019-12-31 18:09:10

不知道大家有没有发现这么一种情况,大部分的PCB板都是绿色的,而其他颜色的电路板比较少见。这是为什么呢?另外有人说黑色的PCB板代表着高端,真的是这样吗?

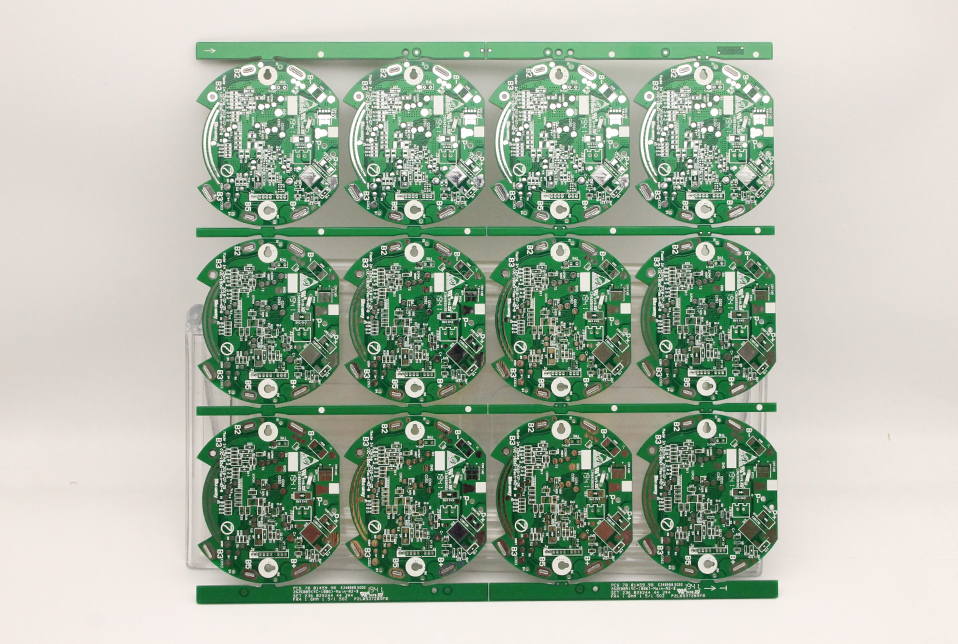

PCB板-阻焊层

首先,我们先来了解下这块绿油油的板子。

线路板生产厂家

印刷电路板(PCB)通常由焊盘、过孔、阻焊层、丝印层、铜线、各种元件等部分组成。其中,阻焊层(solder mask)是指印刷电路板子上要上绿油的部分。实际上,阻焊油墨不是只有绿色的,还有红色、黄色、蓝色、紫色、黑色等,但绿色最常见。

阻焊层的作用:

(1)防止导体电路的物理性断线;

(2)焊接工艺中,防止因桥连产生的短路;

(3)只在必须焊接的部分进行焊接,避免焊料浪费;

(4)减少对焊接料槽的铜污染;

(5)防止因灰尘、水份等外界环境因素造成绝缘恶化、腐蚀;

(6)具有高绝缘性,使电路的高密度化成为可能。

那PCB板为什么大部分是绿色的呢?究其原因主要有以下几点:

1、绿色对眼睛的刺激小。从小老师就对我们说,绿色对眼睛好,保护眼睛,抗疲劳。生产、维修人员在长时间盯着PCB板做业时不容易眼睛疲劳,对眼睛伤害较小。

2、成本较低。由于生产的过程中,绿色是主流,自然绿色油漆的采购量会更大,绿色油漆的采购成本相对其他颜色会更低一些。同时大批量生产时采用一样颜色的油漆还可以降低换线成本。

3、板子在SMT焊接的时候,要经过上锡和帖片以及最后的AOI校验,这些过程都学要光学定位校准的,有绿色的底色对仪器的识别效果好
