pcb软板和硬板的区别在哪里

2021-08-12 09:00:38

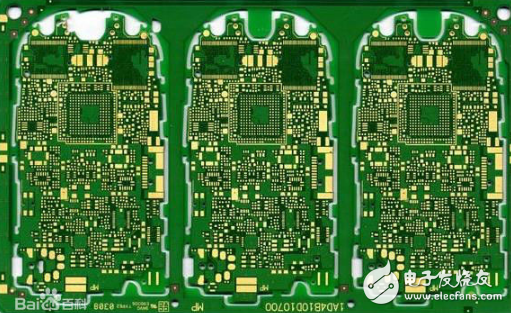

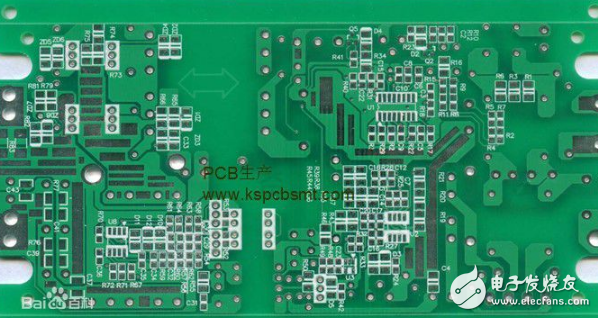

一、PCB印制电路板

PCB(PrintedCircuitBoard),中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。

pcb软板和硬板的区别在哪里

PCB生产流程:

1、联系厂家

首先需要联系厂家,然后注册客户编号,便会有人为你报价,下单,和跟进生产进度。

2、开料

目的:根据工程资料MI的要求,在符合要求的大张板材上,裁切成小块生产板件.符合客户要求的小块板料.

流程:大板料→按MI要求切板→锔板→啤圆角磨边→出板

3、钻孔

目的:根据工程资料,在所开符合要求尺寸的板料上,相应的位置钻出所求的孔径.

流程:叠板销钉→上板→钻孔→下板→检查修理

4、沉铜

目的:沉铜是利用化学方法在绝缘孔壁上沉积上一层薄铜.

流程:粗磨→挂板→沉铜自动线→下板→浸%稀H2SO4→加厚铜

5、图形转移

目的:图形转移是生产菲林上的图像转移到板上

流程:(蓝油流程):磨板→印第一面→烘干→印第二面→烘干→爆光→冲影→检查;(干膜流程):麻板→压膜→静置→对位→曝光→静置→冲影→检查

6、图形电镀

目的:图形电镀是在线路图形裸露的铜皮上或孔壁上电镀一层达到要求厚度的铜层与要求厚度的金镍或锡层.

流程:上板→除油→水洗二次→微蚀→水洗→酸洗→镀铜→水洗→浸酸→镀锡→水洗→下板

7、退膜

目的:用NaOH溶液退去抗电镀覆盖膜层使非线路铜层裸露出来.

流程:水膜:插架→浸碱→冲洗→擦洗→过机;干膜:放板→过机

8、蚀刻

目的:蚀刻是利用化学反应法将非线路部位的铜层腐蚀去.

pcb软板和硬板的区别在哪里

9、绿油

目的:绿油是将绿油菲林的图形转移到板上,起到保护线路和阻止焊接零件时线路上锡的作用

流程:磨板→印感光绿油→锔板→曝光→冲影;磨板→印第一面→烘板→印第二面→烘板

10、字符

目的:字符是提供的一种便于辩认的标记

流程:绿油终锔后→冷却静置→调网→印字符→后锔


11、镀金手指

目的:在插头手指上镀上一层要求厚度的镍金层,使之更具有硬度的耐磨性

流程:上板→除油→水洗两次→微蚀→水洗两次→酸洗→镀铜→水洗→镀镍→水洗→镀金

镀锡板(并列的一种工艺)

目的:喷锡是在未覆盖阻焊油的裸露铜面上喷上一层铅锡,以保护铜面不蚀氧化,以保证具有良好的焊接性能.

流程:微蚀→风干→预热→松香涂覆→焊锡涂覆→热风平整→风冷→洗涤风干

12、成型

目的:通过模具冲压或数控锣机锣出客户所需要的形状成型的方法有机锣,啤板,手锣,手切

说明:数据锣机板与啤板的精准度较高,手锣其次,手切板具只能做一些简单的外形.

13、测试

目的:通过电子100%测试,检测目视不易发现到的开路,短路等影响功能性之缺陷.

流程:上模→放板→测试→合格→FQC目检→不合格→修理→返测试→OK→REJ→报废

14、终检

目的:通过100%目检板件外观缺陷,并对轻微缺陷进行修理,避免有问题及缺陷板件流出.

具体工作流程:来料→查看资料→目检→合格→FQA抽查→合格→包装→不合格→处理→检查OK

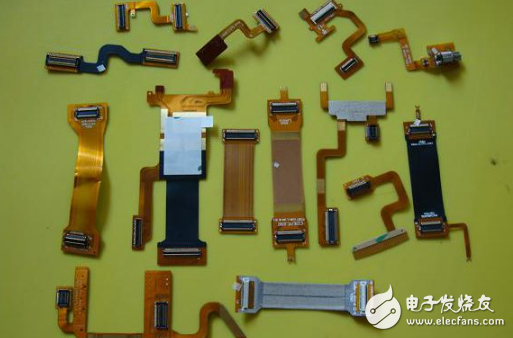

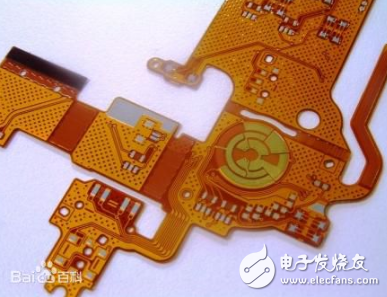

二、软性电路板

软性电路板又称柔性线路板、挠性线路板。简称软板或FPC,是相对于普通硬树脂线路板而言,软性电路板具有配线密度高、重量轻、厚度薄、配线空间限制较少、灵活度高等优点。

软性FPC通常根据导体的层数和结构进行如下分类:

1.1、单面软性FPC

单面软性PCB,只有一层导体,表面可以有覆盖层或没有覆盖层。所用的绝缘基底材料,随产品的应用的不同而不同。一般常用的绝缘材料有聚酯、聚酰亚胺、聚四氟乙烯、软性环氧-玻璃布等。

pcb软板和硬板的区别在哪里

单面软性FPC又可进一步分为如下四类:

1)无覆盖层单面连接的

这类软性FPC的导线图形在绝缘基材上,导线表面无覆盖层。像通常的单面刚性PCB一样。这类产品是最廉价的一种,通常用在非要害且有环境保护的应用场合。其互连是用锡焊、熔焊或压焊来实现。它常用在早期的电话机中。

2)有覆盖层单面连接的

这类和前类相比,只是根据客户要求在导线表面多了一层覆盖层。覆盖时需把焊盘露出来,简单的可在端部区域不覆盖。要求精密的则可采用余隙孔形式。它是单面软性PCB中应用最多、最广泛的一种,在汽车仪表、电子仪器中广泛使用。

3)无覆盖层双面连接的

这类的连接盘接口在导线的正面和背面均可连接。为了做到这一点,在焊盘处的绝缘基材上开一个通路孔,这个通路孔可在绝缘基材的所需位置上先冲制、蚀刻或其它机械方法制成。它用于两面安装元、器件和需要锡焊的场合,通路处焊盘区无绝缘基材,此类焊盘区通常用化学方法去除。


4)有覆盖层双面连接的

这类与前类不同处是表面有一层覆盖层。但覆盖层有通路孔,也允许其两面都能端接,且仍保持覆盖层。这类软性PCB是由两层绝缘材料和一层金属导体制成。被用在需要覆盖层与周围装置相互绝缘,并自身又要相互绝缘,末端又需要正、反面都连接的场合。

pcb软板和硬板的区别在哪里

1.2、双面软性Fpc

双面软性FPC,有两层导体。这类双面软性PCB的应用和优点与单面软性PCB相同,其主要优点是增加了单位面积的布线密度。它可按有、无金属化孔和有、无覆盖层分为:a无金属化孔、无覆盖层的;b无金属化孔、有覆盖层的;c有金属化孔、无覆盖层的;d有金属化孔、有覆盖层的。无覆盖层的双面软性PCB较少应用。

1.3、多层软性Fpc

软性多层PCB如刚性多层PCB那样,采用多层层压技术,可制成多层软性PCB。最简单的多层软性PCB是在单面PCB两面覆有两层铜屏蔽层而形成的三层软性PCB。这种三层软性PCB在电特性上相当于同轴导线或屏蔽导线。最常用的多层软性PCB结构是四层结构,用金属化孔实现层间互连,中间二层一般是电源层和接地层。

多层软性PCB的优点是基材薄膜重量轻并有优良的电气特性,如低的介电常数。用聚酰亚胺薄膜为基材制成的多层软性PCB板,比刚性环氧玻璃布多层PCB板的重量约轻1/3,但它失去了单面、双面软性PCB优良的可挠性,大多数此类产品是不要求可挠性的。

多层软性Fpc可进一步分成如下类型:

1)挠性绝缘基材上构成多层PCB,其成品规定为可以挠曲:这种结构通常是把许多单面或双面微带可挠性PCB的两面端粘结在一起,但其中心部分并末粘结在一起,从而具有高度可挠性。为了具有所希望的电气特性,如特性阻抗性能和它所互连的刚性PCB相匹配,多层软性PCB部件的每个线路层,必须在接地面上设计信号线。为了具有高度的可挠性,导线层上可用一层薄的、适合的涂层,如聚酰亚胺,代替一层较厚的层压覆盖层。金属化孔使可挠性线路层之间的z面实现所需的互连。这种多层软性PCB最适合用于要求可挠性、高可靠性和高密度的设计中。

2)在软性绝缘基材上构成多层PCB,其成品末规定可以挠曲:这类多层软性PCB是用软性绝缘材料,如聚酰亚胺薄膜,层压制成多层板。在层压后失去了固有的可挠性。当设计要求限度地利用薄膜的绝缘特性,如低的介电常数、厚度均匀介质、较轻的重量和能连续加工等特性时,就采用这类软性PCB。例如,用聚酰亚胺薄膜绝缘材料制造的多层PCB比环氧玻璃布刚性PCB的重量大约轻三分之一。

3)在软性绝缘基材上构成多层PCB,其成品必须可以成形,而不是可连续挠曲的:这类多层软性PCB是由软性绝缘材料制成的。虽然它用软性材料制造,但因受电气设计的限制,如为了所需的导体电阻,要求用厚的导体,或为了所需的阻抗或电容,要求在信号层和接地层之间有厚的绝缘隔离,因此,在成品应用时它已成形。术语“可成型的”定义为:多层软性PCB部件具有做成所要求的形状的能力,并在应用中不能再挠曲。在航空电子设备单元内部布线中应用。这时,要求带状线或三维空间设计的导体电阻低、电容耦合或电路噪声极小以及在互连端部能平滑地弯曲成90°。用聚酰亚胺薄膜材料制成的多层软性PCB实现了这种布线任务。因为聚酰亚胺薄膜耐高温、有可挠性、而且总的电气和机械特性良好。为了实现这个部件截面的所有互连,其中走线部分进一步可分成多个多层挠性线路部件,并用胶粘带合在一起,形成一条印制电路束。

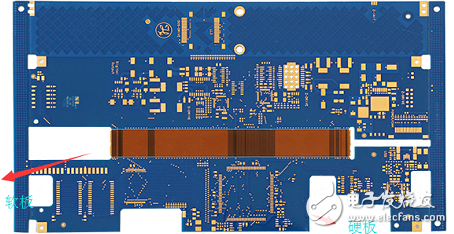

1.4、刚性-软性多层Fpc

该类型通常是在一块或二块刚性PCB上,包含有构成整体所必不可少的软性PCB。软性PCB层被层压在刚性多层PCB内,这是为了具有特殊电气要求或为了要延伸到刚性电路外面,以朝代Z平面电路装连能力。这类产品在那些把压缩重量和体积作为关键,且要保证高可靠性、高密度组装和优良电气特性的电子设备中得到了广泛的应用。

刚性-软性多层PCB也可把许多单面或双面软性PCB的末端粘合压制在一起成为刚性部分,而中间不粘合成为软性部分,刚性部分的Z面用金属化孔互连。可把可挠性线路层压到刚性多层板内。这类PCB越来越多地用在那些要求超高封装密度、优良电气特性、高可靠性和严格限制体积的场合。

已经有一系列的混合多层软性PCB部件设计用于军用航空电子设备中,在这些应用场合,重量和体积是至关重要的。为了符合规定的重量和体积限度,内部封装密度必须极高。除了电路密度高以外,为了使串扰和噪声最小,所有信号传输线必须屏蔽。若要使用屏蔽的分离导线,则实际上不可能经济地封装到系统中。这样,就使用了混合的多层

软性PCB来实现其互连。这种部件将屏蔽的信号线包含在扁平带状线软性PCB中,而后者又是刚性PCB的一个必要组成部分。在比较高水平的操作场合,制造完成后,PCB形成一个90°的S形弯曲,从而提供了z平面互连的途径,并且在x、y和z平面振动应力作用下,可在锡焊点上消除应力-应变。

三、PCB软硬复合板的优缺点

经过供货商的介绍后,大致了解如果仅仅单纯的以“软板+电路板+连接器”来比较“软硬复合板”,其缺点就是“软硬复合板”的价钱比较贵,有可能会多出原来单纯“软板+硬板”的价钱将近一倍之多,但如果扣除掉连接器的价钱或是HotBar的费用,其价钱则有可能趋向一致,详细的费用可能还得再精算才会有较清楚的轮廓。另一个缺点是SMT打件及过炉都可能需要使用托盘(carrier)来支撑软板的部份,这无形中增加了SMT的组装费用。

pcb软板和硬板的区别在哪里


软硬结合板的优点

除了价钱之外,使用软硬复合板(Rigid-flexBoard)则有许多的优点,列举如下:

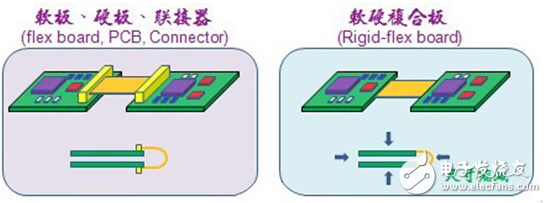

1、可以有效节省电路板上的空间并省去使用连接器或是HotBar的制程

因为软硬板已经结合在一起了,所以原本需要使用连接器或是HotBar制程的空间就可以省掉了,这对一些有高密度需求的板子来说,少掉一个连接器的空间就像捡到一块宝一样。

这样子连带的也就省掉了使用连接器的零件费用或是HotBar制程的费用。另外,两片板子之间的空间也会因为省去了连接器而变得可以更紧密。

pcb软板和硬板的区别在哪里

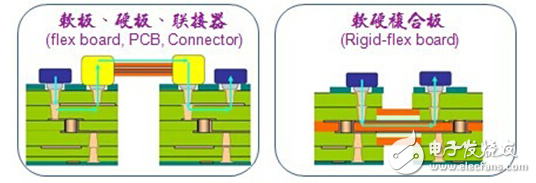

2、讯号传递的距离缩短、速度增加,可以有效改善可靠度

传统透过连接器的讯号传递为“电路板→连接器→软板→连接器→电路板”,而软硬复合板的讯号传递则降为“电路板→软板→电路板”,讯号传递的距离变短了,在不同介质间讯号传递衰减的问题也减小了,一般电路板上面的线路是铜材质,而连接器的接触端子则是镀金,焊锡接脚处则是镀全锡,而且需使用锡膏焊接在电路板上,讯号在不同的介质间传递难免会有些衰减,如果改用软硬复合板,这些介质就会变得比较少,讯号传递的能力也可以得到相对的提升,对一些讯号准确度需求较高的产品,有助提高其可靠度。

pcb软板和硬板的区别在哪里

3、简化产品组装、节省组装工时

采用软硬复合板可以减少SMT打件的工时,因为少掉了连接器(connector)的数目。也减少了整机组装的工时,因为省去将软板插入连接器的组装动作,或是省去了HotBar的制程工序。还减少了零件管理及库存的费用,因为BOM表减少,所以管理就变少了。
