金手指的引线在pcb上的作用是什么

2021-09-27 10:00:24

你知道什么是金手指的引线?

它在PCB上起什么作用?

长短金手指上的短手指是否可以带引线?

客户没有搞懂,工厂虽然搞懂了,但是却没有把引线清理干净,这样会带来怎么样的后果呢,且请听我娓娓道来。


正文:

夜,午夜。

几片浮云,遮不住夜的妩媚。

半轮明月,洒下丝丝凉意。

又到了工厂晚班宵夜的时间,工人们都去补充能量了。

车间里的灯光基本上都熄灭了,突然一个身影像幽灵一样从外面飘了进来。

少顷,一个操作台前的灯光亮了起来,这是目前这个车间里唯一亮起的光源。

周围的漆黑和灯光之间有了一个模糊的分界线,夜越发显得诡异。

惨白的灯光下,只见她拿起了一把冷森森的尖刀,刀在灯光的照耀下反射出冰冷而又刺眼的光芒。

只见她低着头,眉毛微微上扬,小嘴紧紧的抿着,瞪大了凤眼,盯着下面的东西。脸上的肌肉因为过分的紧绷,导致部分化妆品的粉末从小脸上脱落,在灯光的周围漂浮着。

空气似乎在这一刻凝固,她就这样一直盯着灯下的东西,一动不动。

感觉有一个世纪那么漫长。

突然她动了,只见她的手微微抬起,寒光一闪,唰的一声,刀落下,一片金光闪起。

车间内的灯光一瞬间全部亮了起来。

她缓缓的转过头,盯着进来的工友们说:“我成功了。”

“真的”,大家惊喜的围了过来。

“你是怎么做到的”大家好奇的问道。

“我棍扫一大片,刀挑一条线。“

“高,实在是高,哈哈……”

室外落叶纷纷,星稀月明。

室内荡漾着欢声笑语。

客户张工这一晚上睡得很不踏实,按理说板子明天要交了,忙乎了这么多天,应该兴奋才对,但是他总感觉莫名的烦躁。特别是夜里他总做着一些奇怪的梦,梦里有什么少林武当跆拳道,还有什么棍扫一大片,枪挑一条线。这也不知道是怎么了,反正这一晚上净和中国功夫练上了,关键是练到激动处,他一下从床上坐起来,双手互博,风声阵阵。直到他老婆起来,一巴掌把他呼倒在床上,他才老实的进入梦乡。

“早上好呀,大师兄”清早林如烟一边和大师兄打着招呼,一边迈着轻盈的脚步,像一阵轻风一样,飘到了座位上。

一天的工作就这样拉开了序幕。

突然大师兄转过头来问林如烟:

“如烟你上上周给客户设计的金手指板子,客户在他们工厂做的怎么样了,测试了没有,具体效果怎么样。你是否提醒他这个板子是长短金手指的封装,制板的时候短手指可不能带引线哟。”

“我提醒张工了”林如烟爽快的答道。

突然,赵理工像个幽灵一样,晃到了林如烟的跟前。

“如烟,你是怎么提醒客户的。“

林如烟望着赵理工的脸,思绪一子就飞到三天前的一个夜晚。大概是晚上十一点钟的时候了,客户张工打来一个电话说:“前几天工厂发过来一工程问题,因为此板是长短金手指,交期比较着急,为了缩短加工周期,现在板子已在线,请接受短手指引线残留。

我当时也没有多想,就同意了工厂的建议。

我现在想起来了这个问题,想问问你们公司常规是怎么做的。“

林如烟当时说道:“我们通常是要把金手指引线去掉。以前大师兄给我们培训过。

金手指的引线起什么作用昵?

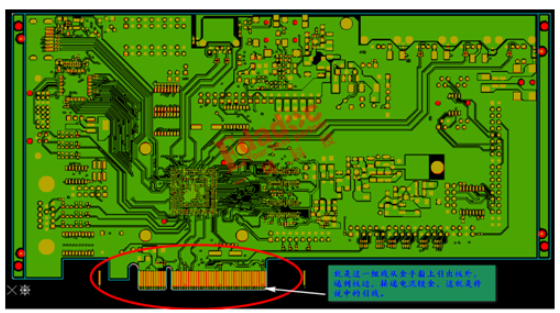

金手指因为要插拔,所以对金的厚度和硬度有要求,为了满足这个要求,金手指的区域通常用镀金的方式去加工。那么要镀金,就要有电流通过,这个引线从金手指的前端引出去,直通板边,导通电流,完成镀镍和金。镀完了金以后,引线就完成了它的使命,通常工厂都想办法把它去掉,特别是长短金手指的引线。

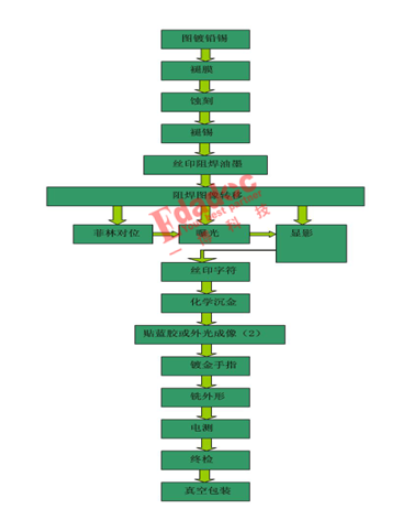

镀金手指的常规工艺流程如下:

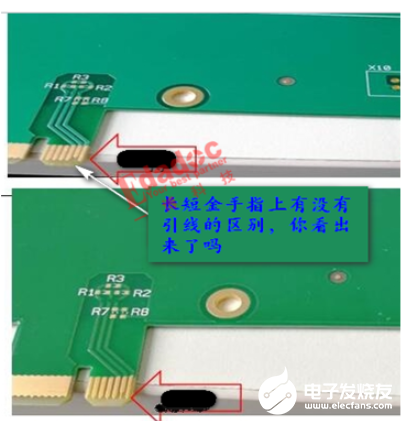

PCB板为什么要做长短金手指

长短金手指的封装,目的是为了PCB板在插拔时,有一个上电的时序差。比如说金手指拔除时,短手指先断电源,起到一个保护作用,通常插入金手指时,如果短手指没有插到位,电源就不会供电,避免电涌破坏金手指产品。

也有一些设备,比如说USB接口四个针脚的长短也是不一样长。左右两根长的金手指一个连接电源,一个接地,中间的两根短手指是负责数据传输。这样在U盘插入机器时,保证先接通电源才能传输数据,同样也是为了设备的正常接入和保护。如果长短金手指做成了等长金手指,这个保护的作用就没有了,会出现可靠性问题。

客户张工听了之后,恍然大悟,“原来长短金手指是这个作用呀。哎呀,我一会儿去提醒工厂,可不要做成等长金手指了。”


林如烟刚讲完和客户的沟通过程,大师兄就赶忙说道:

“那你问问客户改过来了没有,客户Z近特别忙,为这个项目陪着我们加班加点。虽然说不是我们公司制板,但是也要提醒下客户,可别忙忘记这茬子事,后面真的容易出问题。“

“好的,那我现在和张工通个电话确认下,这个板子可花费了我和张工不少的心血。”

想着设计这个板子的艰苦岁月,还有客户张工的良好配合,林如烟赶紧拿起电话,赵理工伸长了脖子,侧耳倾听。

“张工,你那个长短金手指项目怎么样了,短手指引线没有保留吧。”

“哎呀,如烟你可别提了,当时问完你这个问题后,接了个电话,有其它的事情匆忙去处理,给忘了。后来过了好几天才想起来,去找工厂时,他们反馈说都做到板子成型工序了,金手指的引线没有去掉。我和工厂沟通了,让他们想办法去掉,工厂说他们有先进的工艺,可以在FQC检查时再去掉。“

“什么先进工艺呀,张工”林如烟赶紧问道。

“目前还不知道,工厂说保密。如烟,我先不和你说了,可能是我的货到了,我先去看看,一会儿等我好消息。”

林如烟挂完电话,满脸期许,想着工厂有什么先进工艺去掉金手指引线。

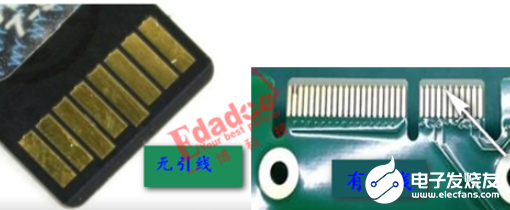

工厂常规去长短金手指的引线,都是要用二次蚀刻工艺,简单来说,就是第一次把线路蚀刻好,用干膜或蓝胶盖住线路部分,通过镀金线引线,把金手指区域的金镀好,然后再把所有地方用干膜遮盖起来,只露出金手指引线的部分,蚀刻引线。

通过化学药水蚀刻引线的工艺流程需增加二次干膜将板内线路和金手指位保护,再对引线进行蚀刻。工艺流程时间要多两天,现在这个工厂有特殊工艺,还不增加时间,想想都不简单。林如烟还有点莫名的崇拜起这家PCB工厂


一个人认真工作的时候,时间都会过得非常快,转眼间,两个小时过去了。

林如烟停下手头的工作,刚要起来伸个懒腰,电话响了起来。

她赶紧拿起了电话。

“如烟,工厂把金手指做坏了。’

怎么做坏了,于是客户用低沉的声音讲了一个伤心的故事。

当时,工厂把长短金手指做成等长时,给客户发了一个图片。客户一看,这可不行,长短金手指做成等长了,没有保护功能,可能会出问题,于是让工厂想办法把金手指引线去掉。

工厂的工艺经理很豪迈的说:“张工,你放心,我们去金手指引线,有神技,我们这里有一奇女子,去引线,有天助神功,保你满意。”

工艺经理也很上心,当时就安排晚班的同事处理这个事情,于是这位奇女子上场了。

这位奇女子,果然不同凡响,手起刀落,把金手指引线给单挑了,可是挑的时候,没把握好火候,结果引线没挑完整,还把金手指前面,划了几个刀坑,客户往那金手指卡槽一插,金手指是进去了,结果引线也跟着翘起来,这个引线翘起来不打紧,顺带把金手指也带起来了,金手指起翘,脱落了,我的板子去见了它姥姥了。

这。..。.林如烟呆立当场。

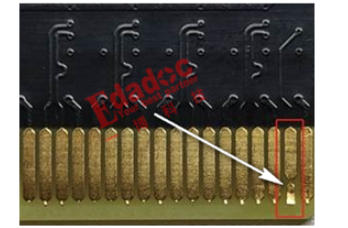

看下图不禁想起一句话,世间的万物都经不起放大镜的照射,PCB板子也不例外。

侠女的刀法不错,可惜下手重了点。


这正是:

侠女午夜亮绝招,

无人灯下把线挑。

客拿板来急测试,

手指根根全起翘。
