浅谈印刷电路板中板翘曲,拱曲,扭曲和下垂

2021-12-04 09:00:50

什么是板翘曲,拱曲,扭曲和下垂?

电路板翘曲是印刷电路板(PCB)几何形状的意外变化。 电路板翘曲是用于描述更改的PCB形状的通用术语,与形状本身(弓形,扭曲等)无关。 处理翘曲板的主要挑战之一是过渡可能是焊接周期的一部分。 因此,在焊接时,先前的形状可能不会直接与PCB的形状相关。

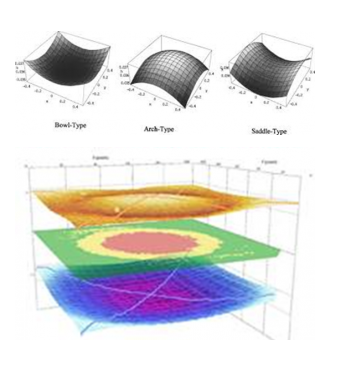

典型的PCB变形形状

根本原因:

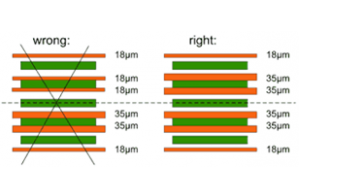

电路板设计:层数不平衡/光纤未对准


多层板中,将铜的面积和重量均匀地分布在理论中心线(“中性轴”)上,以使翘曲Z小化

弯曲变形通常是纤维层彼此不垂直的结果。

热膨胀/热

Z常见的PCB基于多层编织的玻璃纤维布和环氧树脂的层压板。 这些层压材料具有所谓的粘弹性材料性能。 这意味着诸如弹性和热膨胀之类的特性会在一定温度(称为玻璃化转变温度(Tg))以上急剧变化。 焊接PCB组件时,层压板将暴露在高于玻璃化转变温度的温度下。 即使环氧树脂将尝试在所有方向上扩展,机械设备(平板通孔(PTH)和过孔)仍会起到增强作用,并会限制均匀扩展。 结果可能是某种程度的波动,下垂或弯曲。

组件重量,屏蔽层或散热器

组件可能直接影响PCB的平坦度。 如果PCB包含沉重的散热器,则散热器的热特性会导致区域变凉并限制局部膨胀。 物理上较重的组件或电路板特征可能会直接将重量施加到Z薄弱的区域(通常是无支撑的中心),并在过渡阶段引起下垂。 用来限制电路板移动的屏蔽或任何机械设备可能会导致膨胀不均,从而导致共面性出现负面变化。

设计特征可能会翘曲的示例:


克服板翘曲

减轻翘曲的旧标准是使用托盘或固定装置。 优点是板子固定在四个边缘上,因此在所有侧面都得到支撑。 托盘的使用还有利于机械功能,以在薄弱区域支撑板。 使用托盘的主要问题是在高混合环境下的成本增加和灵活性降低。

为了减轻翘曲,当前Z常用的机器功能是在水平和垂直平面上进行侧面夹紧。 这种系统的功能受到限制,原因是在大多数情况下仅将板卡固定并夹在3mm的两个边缘(不是四个)上。


电路板翘曲校正的有效解决方案

大多数情况下,PCB更改的实际形状是不可重复的。 电路板更换主要发生在预热周期中,但由于焊接特定组件需要局部加热,因此也作为选择性焊接过程的一部分。 为了充分处理这些因素,必须使用闭环实时检测和校正系统。 在任何热循环之前对电路板拓扑进行映射都会产生不一致的结果。


通过增加一些监视点,Pillarhouse系统可以测量板高的任何变化(XY和theta已经通过基准校正)并进行相应调整。 所有要做的就是选中任何需要校正的关节旁边的复选框,机器自动将翘曲点连接到程序库中的关节。 该系统具有遵循复杂轮廓的能力,这些轮廓在方向和形状上完全不同。
