第一个单片机最小系统PCB所遇到的问题

2020-07-09 11:55:02

单片机陆陆续续也有1个多月了,也设计了自己的第一个电路板——51单片机最小系统板。理想与现实还是差距比较大的,由于自己的粗心,一些细节没有仔细推敲,导致电路板多处错误。写下这篇总结,以提醒自己认真做事!

1、设计错误


对元件封装没有认真考虑,造成PCB与原理图之间不对应。

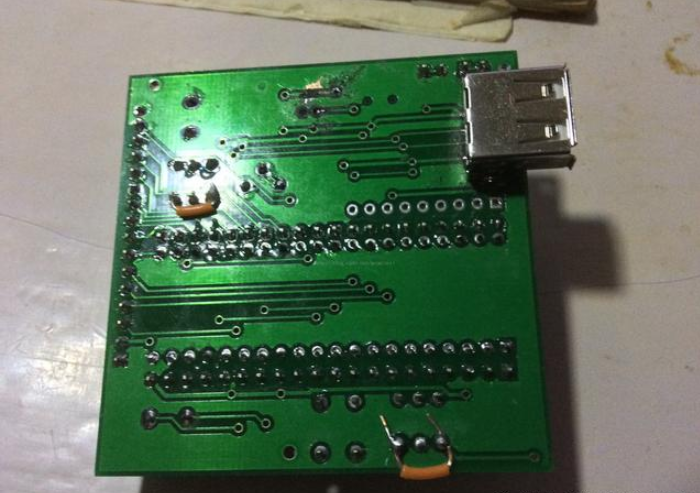

1.1 三个按钮开关都出现问题。两个自锁开关设计一样,都是需要连接的引脚弄错了造成按不按都是断路,而那个小开关的四个引脚直接全部短路。

第一个单片机最小系统PCB所遇到的问题

图表1

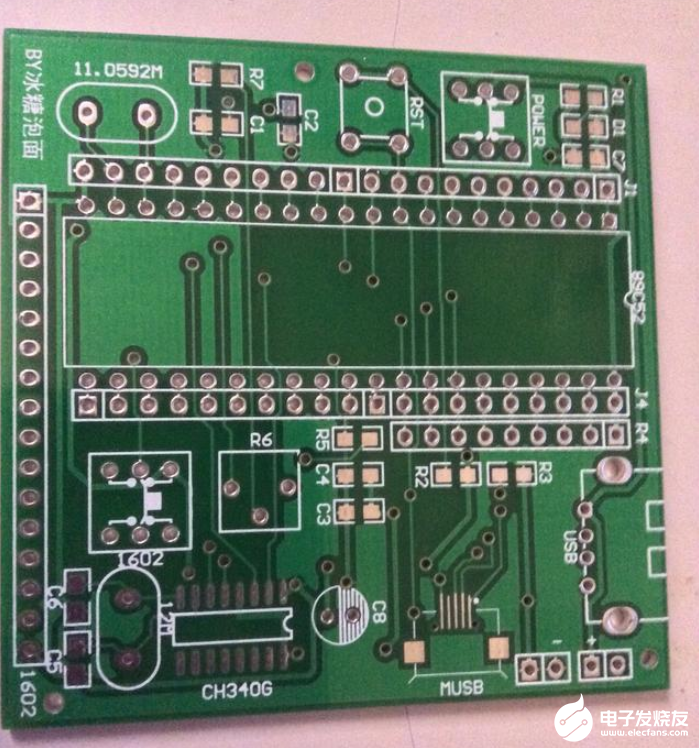

1.2 USB封装引脚弄反了,只能焊在后面。相应的MicroUSB口也就没办法用了。PS:当时为了解决这个问题,自己做了一个反着的USB线,结果无意用这个USB线连了一下买的开发板,开发板上的CH340G直接冒烟了。

1.3 CH340G芯片电路设计错误。由于自己大意在340的V3口直接连了VDD和退耦电容,实际只需要连接退耦电容,只能用刀划开多余的VDD线,自己飞线到电容。

第一个单片机最小系统PCB所遇到的问题

图表2

2、欠考虑的问题

主要是一些空间考虑不周和缺少标示。

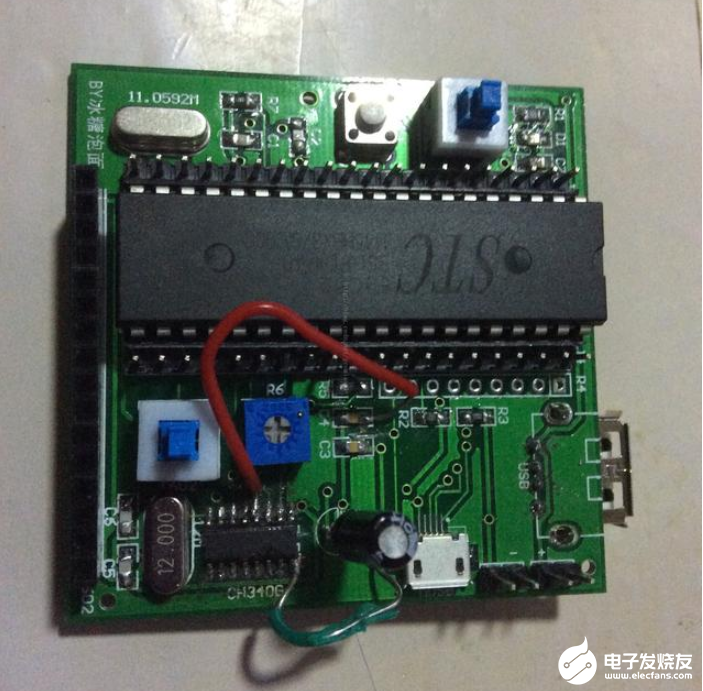

第一个单片机最小系统PCB所遇到的问题

图表3

2.1 DIP40插脚与旁边排针距离太近,安装时比较费劲

2.2 1602与51之间距离太近,插拔芯片时很不方便,且容易损坏芯片插脚

2.3 单片机引出口没有标示

2.4 少了限流保险

2.4 CH340G与单片机串口连接线上可能需要高速开关二极管

3、待解决的问题

最后,在解决了设计错误之后,这个51最小下载板终于可以下载程序了。但依然有个问题,在这个板子插好51之后,电源指示灯本来应该在电源开关按下之后才亮,现在却是在USB线插上后就一直亮,当按下电源开关时,指示灯亮度增加。

第一个单片机最小系统PCB所遇到的问题

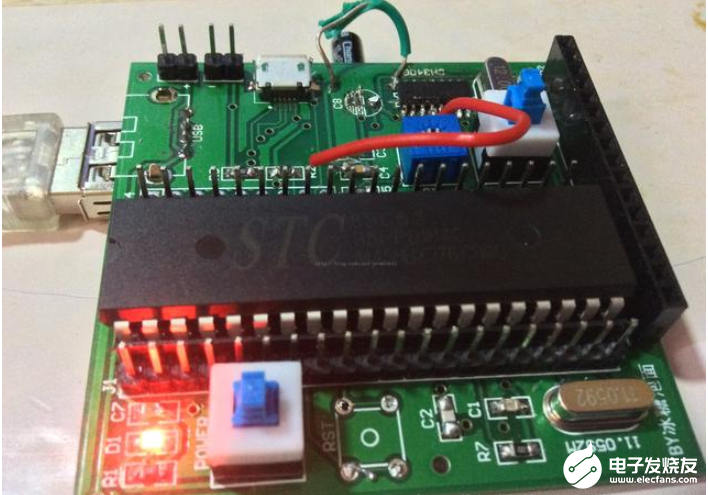

图表 4 未按下开关时

第一个单片机最小系统PCB所遇到的问题

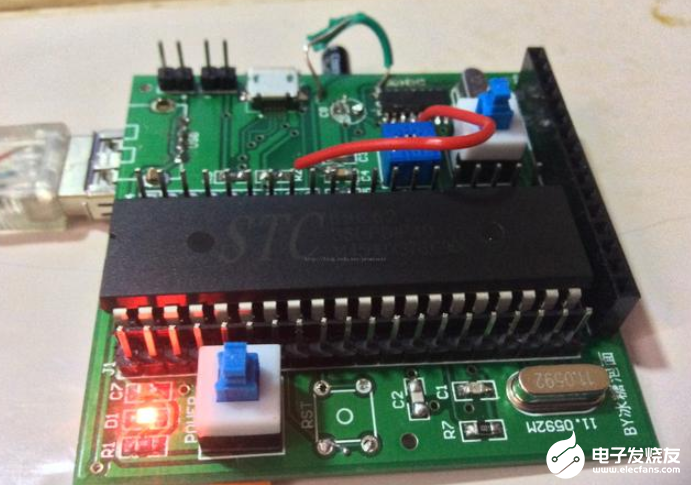

图表 5 按下开关后
